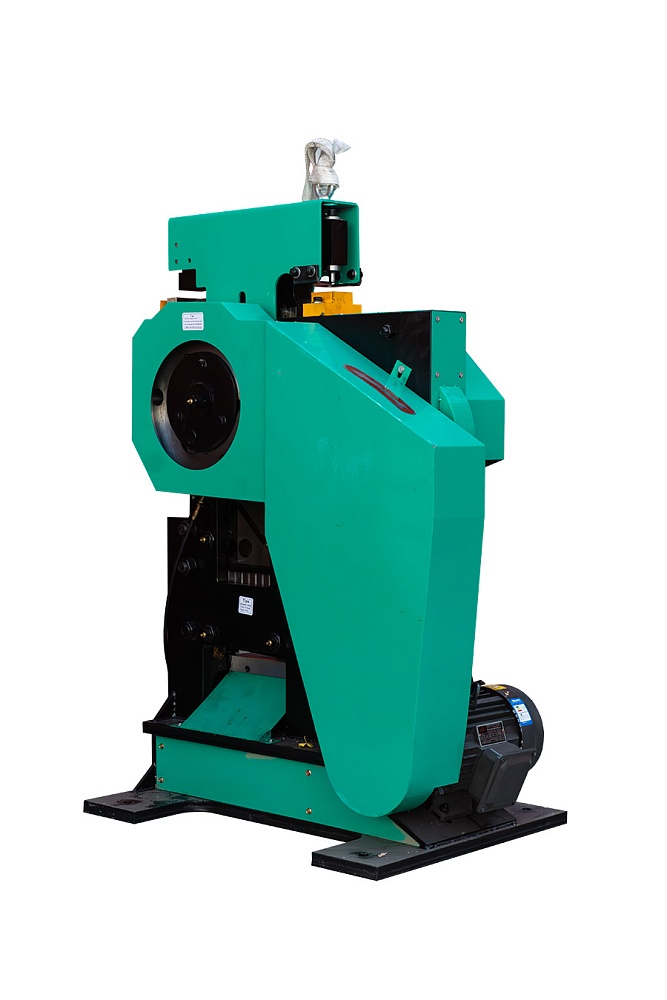

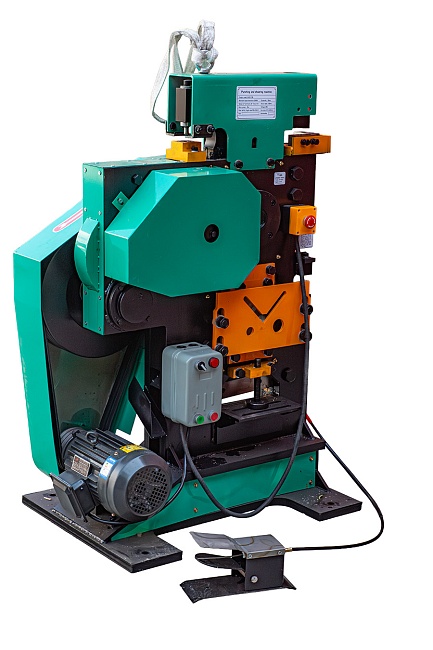

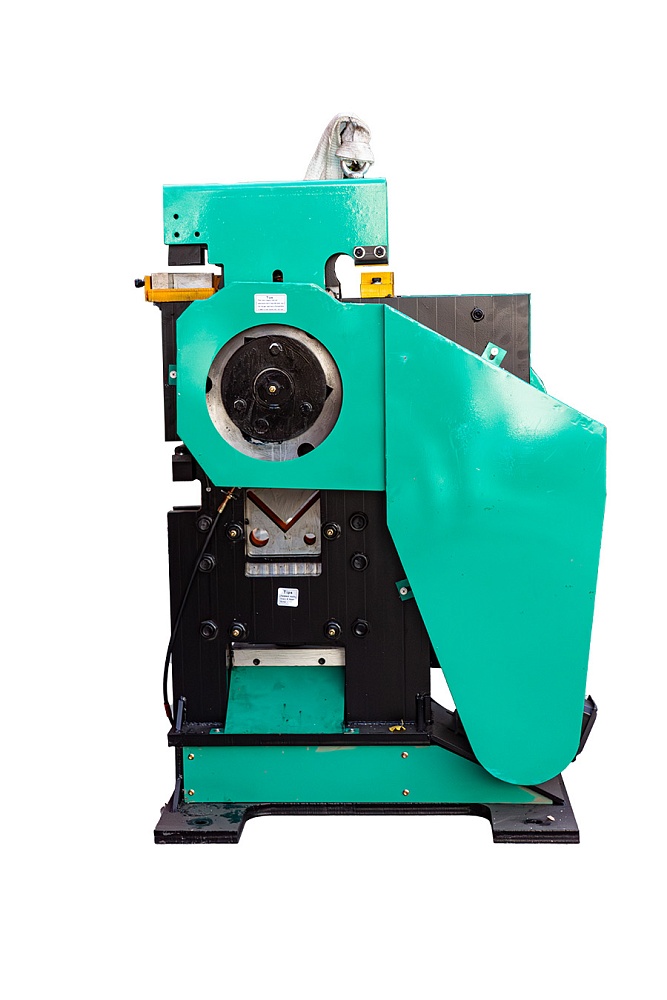

Пресс-ножницы комбинированные TeaM QA32-10B

Пресс-ножницы QA32-10B комбинированные – это многофункциональное оборудование для обработки металла, предназначенное для резки, пробивки отверстий, вырубки пазов и гибки заготовок. Компактный и надежный станок идеально подходит для небольших производственных цехов и мастерских, где требуется высокая точность и универсальность при работе с металлом.

Все данные приведены при условии использования комплектных ножей и матриц, соответствующих заводским параметрам. Для нестандартных заготовок и материалов с повышенной твёрдостью рекомендуется использовать специализированную оснастку и снижать режимы реза/штамповки.

Пресс-ножницы QA32-10B – это профессиональное решение для металлообработки, сочетающее в себе компактность, мощность и многофункциональность. Оборудование позволяет выполнять широкий спектр задач, включая резку полос, уголков, круглого и квадратного проката, пробивку отверстий и вырубку пазов. Станок разработан для работы с углеродистой и нержавеющей сталью, алюминием и другими металлами, что делает его востребованным в машиностроении, строительстве, производстве металлоконструкций и ремонтных мастерских.

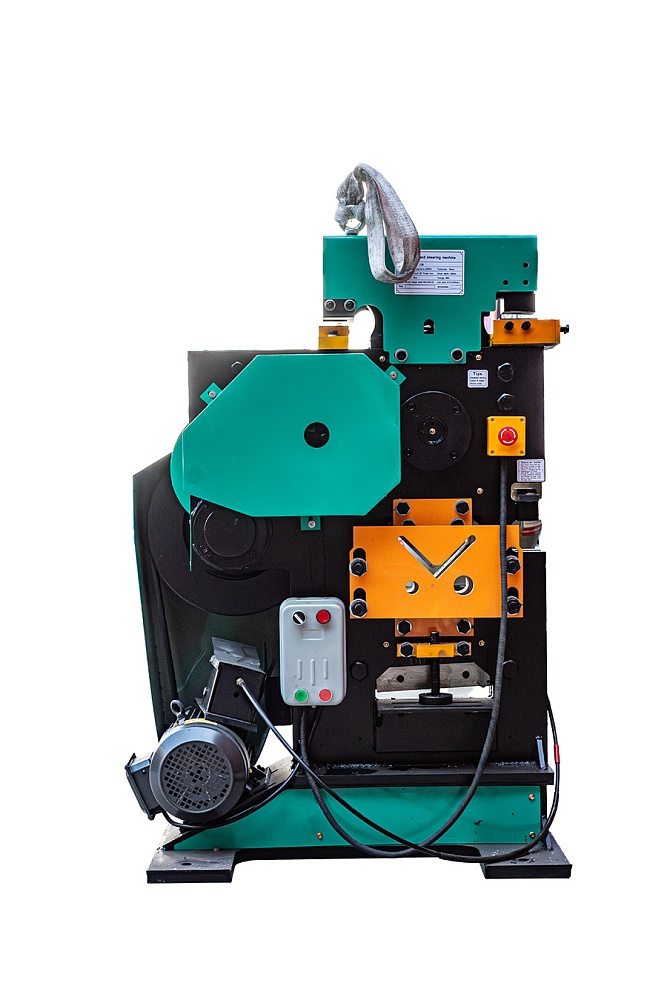

Рабочие зоны у станка QA32-10B:

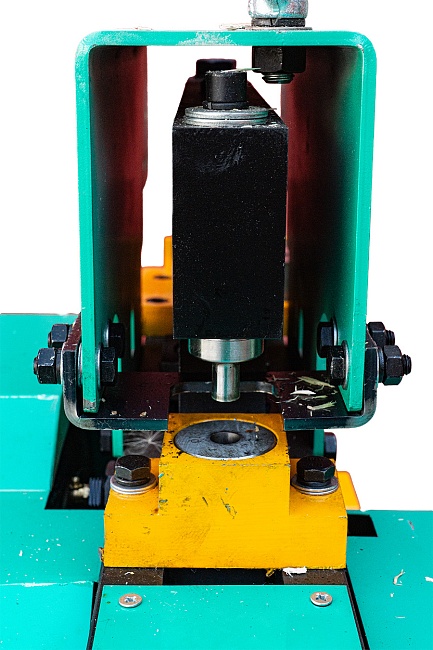

1. Станция пробивки отверстий в уголке — предназначена для выполнения пуансонных операций по пробивке отверстий в уголке различных сечений, применяется при изготовлении монтажных и соединительных элементов.

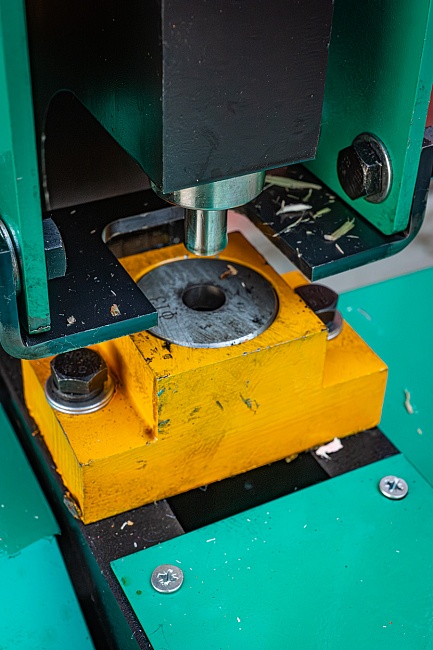

2. Станция пробивки отверстий в листе — зона пробивки отверстий круглой или иной формы в листовом прокате толщиной до 12 мм. 3. Зона резки уголка — используется для отрезки уголка по прямой линии в заданный размер, чаще всего — при производстве сварных и болтовых узлов.
4. Зона резки прутка прямоугольного сечения — применяется для резки сплошного проката прямоугольной формы (полосового металла).
5. Зона резки круглого прутка — используется для отрезки круглых металлических заготовок диаметром до максимально допустимого значения.
6. Торцевая резка уголка (отрез встык) — предназначена для поперечного отреза уголка под прямым углом, применяется при подготовке элементов встык.

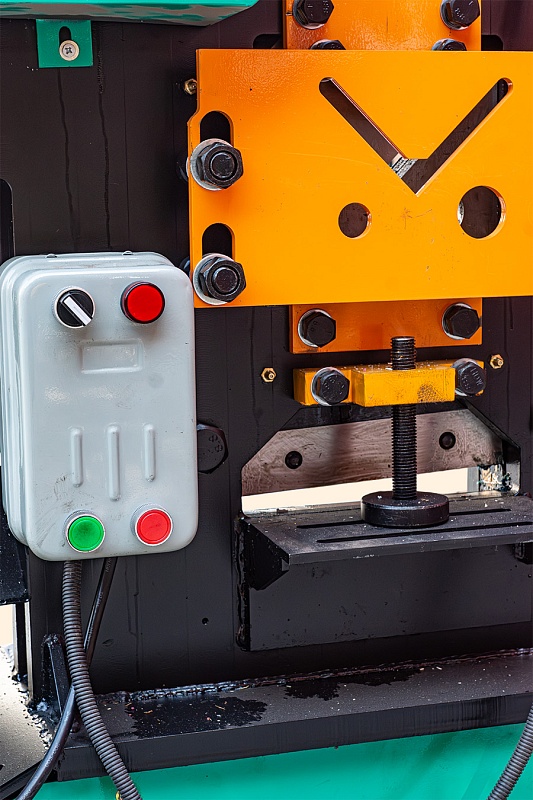

7. Резка уголка под углом — применяется при изготовлении соединений под углом, а также при фасонной вырубке монтажных углов.
8. Резка по V-образной траектории — станция фасонной резки V-образных выемок и пазов в уголке или листовом металле.
9. Угловысечка на листе — зона вырубки прямоугольных и трапециевидных углов в листе для создания посадочных вырезов и сопрягаемых граней.
10. Зона резки листового металла — используется для поперечной резки листов по заданной ширине, обеспечивает прямолинейный срез без заусенцев.

Область применения:

QA32-10B подходит для небольших и средних предприятий, мастерских и производственных линий. Станок эффективен при изготовлении металлоконструкций, деталей для машиностроения, а также в ремонтных и строительных работах. Простота эксплуатации позволяет использовать его даже операторам с минимальным опытом.

Технические характеристики:

• Максимальное давление пробивки: 360 кН

• Ход инструмента: 27 мм

• Производительность по резке: 27 мм

• Максимальная толщина резки: 10 мм (сталь)

• Максимальный диаметр пробивки: до 30 операций в минуту

• Максимальная толщина резки металла: до 12 мм

• Пробивка отверстий в уголке. Круглое отверстие Ø22 мм при толщине уголка до 8 мм

• Пробивка отверстий в листе. Прямоугольное отверстие до 16×40 мм при толщине листа до 8 мм

• Резка равнополочного уголка по прямой линии. Максимальный уголок до 75×75×6 мм

• Резка швеллера (стального канала). До 68×10 мм при толщине не более 8 мм

• Резка листовой стали (полосы). Полоса толщиной до 8 мм

• Резка уголка под углом (L-рез). Уголок до 75×75×8 мм (рез под углом к оси заготовки)

• Резка круглого прутка (стержня). Круглый пруток Ø до 30 мм

• Резка полосовой стали. Полоса сечением до 100×8 мм

• Резка квадратного прутка. Квадратный прокат сечением до 20×20 мм

• Угловысечка (прямоугольные или V-образные вырезы). V-образный вырез или прямоугольная вырубка до 75×75×8 мм

• Максимальный размер резки листа: 200 мм

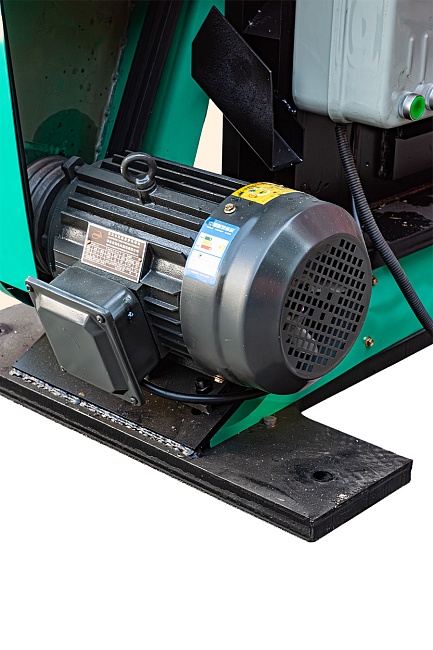

• Мощность электродвигателя: 2.2 кВт

• Напряжение питания: 380 В, 50 Гц

Преимущества:

• Высокая точность обработки с минимальными допусками;

• Прочная конструкция из качественных материалов, обеспечивающая долгий срок службы;

• Универсальность: выполнение нескольких операций на одном станке;

• Экономичность: оптимальное соотношение цены и функциональности;

• Простота в обслуживании и минимальные эксплуатационные расходы.

Важные преимущества – эффективная работа

Многофункциональность

Станок выполняет резку, пробивку, вырубку и гибку, заменяя несколько отдельных устройств, что повышает эффективность работы.

Прочность и надежность

Изготовленный из высококачественных материалов, QA32-10B выдерживает интенсивные нагрузки и обеспечивает стабильную работу даже при длительной эксплуатации.

Простота эксплуатации

Интуитивно понятное управление и механическая конструкция сокращают время на обучение персонала и минимизируют вероятность ошибок.

Экономичность

Доступная цена, низкие затраты на обслуживание и высокая производительность делают QA32-10B выгодным вложением для малого и среднего бизнеса.
